  • Символьный модуль - VG128643
VG128643

1.Встроенный контроллер KS0107/0108 или
   эквивалентный ему
2.Один источник питания +5 В
   (дополнительно: +3 В)
3.1/64 рабочий цикл
4.Светодиодная подсветка контакты B/L:
   A/K или 3/4, 19/205.Подсветка: Светодиодная подсветка B/L
6.Вариант: Внешнее отрицательное напряжение

Элемент

Стандартное значение

Единица измерения

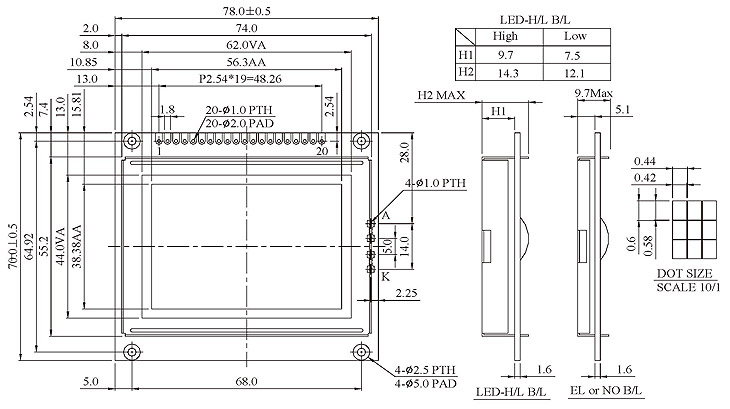

Габариты модуля

 78.0 x 70.0 mm

Область просмотра

 62.0 x 44.0 mm

Активная область

 56.3 x 38.38 mm
Размер точки 0.42 x 0.58 mm

Шаг расположения точек

 0.44 x 0.6 mm

Элемент

Символ

Условие

Типичное значение

Единица измерения
Входное напряжение VDD 25 ℃ 5.0 V

Ток питания

 IDD VDD = +5V 10.0 mA

Управляющее напряжение ЖК

 VDD - VO 25 ℃ 9.0 V

Прямое напряжение светодиодов

 Vf 25 ℃ 4.2 V

Прямой ток светодиодов

 If 25 ℃ 480 mA

Контакт

Символ

Функция
1 CS1

Выбор микросхемы для IC1
2 CS2

Выбор микросхемы для IC2
3 VSS

Заземление
4 VDD +5 В (дополнительно: +3 В)
5 VO

Регулировка контрастности
6 D/I

H: Данные L: Инструкция
7 R/W

H/L сигнал чтения/записи
8 E

H→L Разрешающий сигнал
9~16 DB0~DB7

H/L шина данных
17 /RST

Сигнал сброса
18 VEE

Отрицательное выходное напряжение
19 A Источник питания для B/L(+)
20 K Источник питания для B/L(-)
