  • 繪圖型LCD模組 - VG12864X
VG12864X

1.內建控制器KS0107/0108或同等物
2.+5V單一電壓輸入 (選項: 3V)
3.1/64 工作週期
4.LED背光腳: A/K, 或是1/2 或是15/16
5.背光: LED背光
6.選項: 外加負電壓

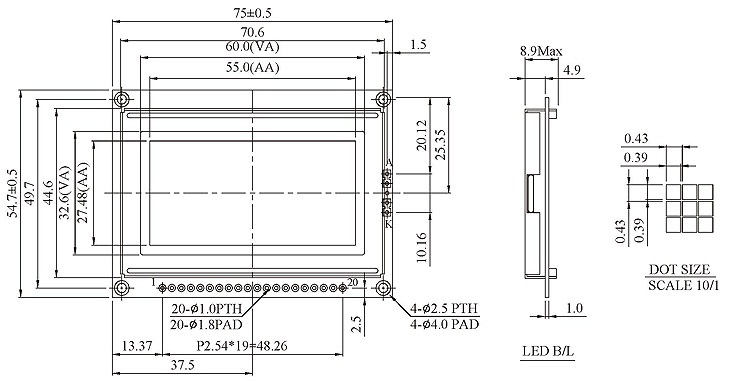

項目 標準價值 單位
模組尺寸 75.0 x 54.7 mm
可視範圍 60.0 x 32.6 mm
顯示範圍 55.0 x 27.48 mm
點尺寸 0.39 x 0.39 mm
點距 0.43 x 0.43 mm
項目 符號 情況 典型值 單位
輸入電壓 VDD 25 ℃ 5.0 V
供應電流 IDD VDD = +5V 10.0 mA
LCD操作電壓 VDD - VO 25 ℃ 8.0 V
LED正向電壓 Vf 25 ℃ 4.2 V
LED正向電流 If 25 ℃ (Edge) 100 mA
針 符號 功能
1 VDD +5V(+3V 選項)
2 VSS 接地
3 VO 對比調整
4~11 DB0~DB7 H/L 資料匯流
12 CS1 選擇IC1組件
13 CS2 選擇IC2組件
14 /RST 重設信號
15 R/W H/L 讀/寫 信號
16 D/I H: 數據 L: 指令
17 E H→L 啟動信號
18 V EE 負壓輸出
19 A 背光電源供應(+)
20 K 背光電源供應(-)
