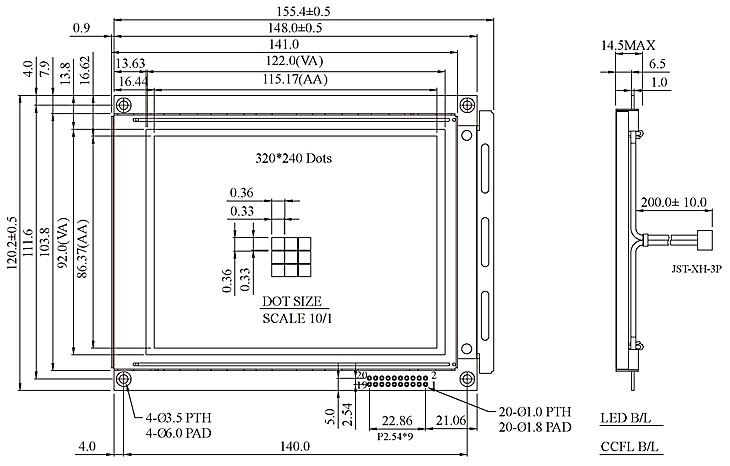

  • 320x240繪圖型顯示模組
VG3202403

320x240繪圖型顯示模組

1.崁入控制器RA8835或其他相容控制IC
2.+ 5V輸入電壓(可選擇+3V)
3.1/240 工作週期
4.背光: LED 背光, CCFL
5.選擇:負壓
6.選擇: 觸碰式面板(静電容量式或抵抗膜方式)

項目 標準價值 單位
模組尺寸 155.4 x 120.2 mm
可視範圍 122.0 x 92.0 mm
顯示範圍 115.17 x 86.37 mm
點尺寸 0.33 x 0.33 mm
點距 0.36 x 0.36 mm
項目 符號 情況 典型值 單位
輸入電壓 VDD 25 ℃ 5.0 V
供應電流 IDD VDD = +5V 20.0 mA
LCD操作電壓 VDD - VO 25 ℃ 21.2 V
LED正向電壓 Vf 25 ℃ LED-白光 3.3 V
LED正向電流 If 25 ℃ LED-白光 120 mA
針 符號 功能
1 VSS 接地端
2 VDD +5V輸入電壓(可選擇+3V)
3 VO 對比度調整
4 /RD(E) 讀取信號 (80 串聯), 啟動信號( 68 串聯)
5 /WR(R/W) 寫入信號 (80 串聯), 讀/寫信號( 68 串聯)
6 A0 數據/指令 選擇
7~14 DB0~DB7 數據線，接控制器數據的輸出端
15 /CS 晶片選擇
16 /RST 重置信號
17 VEE 負壓輸出
18 FGND 框架接地端(共用端)
19 NC 沒有連接
20 NC 沒有連接
