  • COG模組 - VO1611
VO1611

1.5x8點加游標
2.崁入控制器ST7932
3.+3V 輸入電壓
4.1/9 工作週期
5.背光: LED 背光

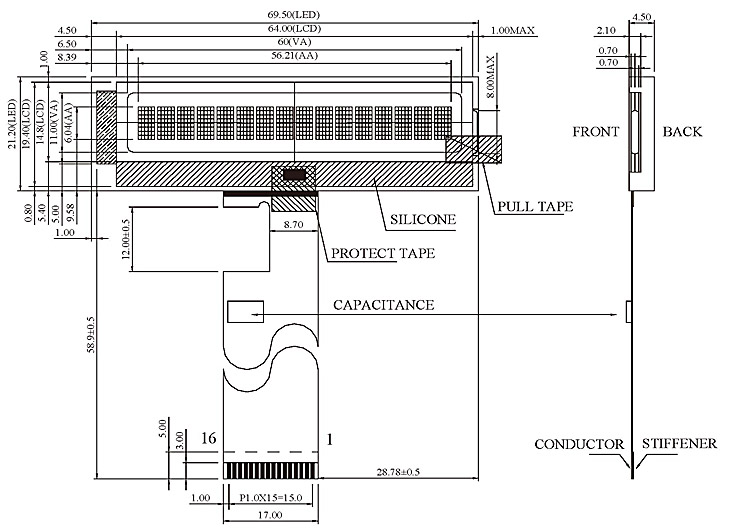

項目 標準價值 單位
模組尺寸 69.5 x 80.1 mm
可視範圍 60.0 x 11.0 mm
顯示範圍 56.21 x 6.04 mm
點尺寸 0.56 x 0.72 mm
字型尺寸 2.96 x 6.04 mm
項目 符號 情況 典型值 單位
輸入電壓 VDD 25 ℃ 3.0 V
供應電流 IDD VDD = +3V 0.9 mA
面板輸入電壓 VLCD 25 ℃ 5 V
針 符號 功能
1 VSS 接地端
2 REST 重置輸入腳引
3 VSS 接地端
4 VSS 接地端
5 R/W H/L 讀/寫 信號
6 RS H:數據D:指令
7~10 DB4~DB7 H/L數據線，接控制器數據的輸出端
11 VDD +3V
12 E 啟動選擇輸入腳引
13 VSS 接地端
14 VLCD 液晶顯示器電壓腳引
15 A 背光輸入電源(+)
16 K 背光輸入電源(-)

COG模組 - VO1611COG模組 - VO1611
