  • VO13232Z COG模組
VO13232Z

1. 崁入控制器 ST7588T
2. +3.0V 輸入電壓
3. 1/49 工作週期

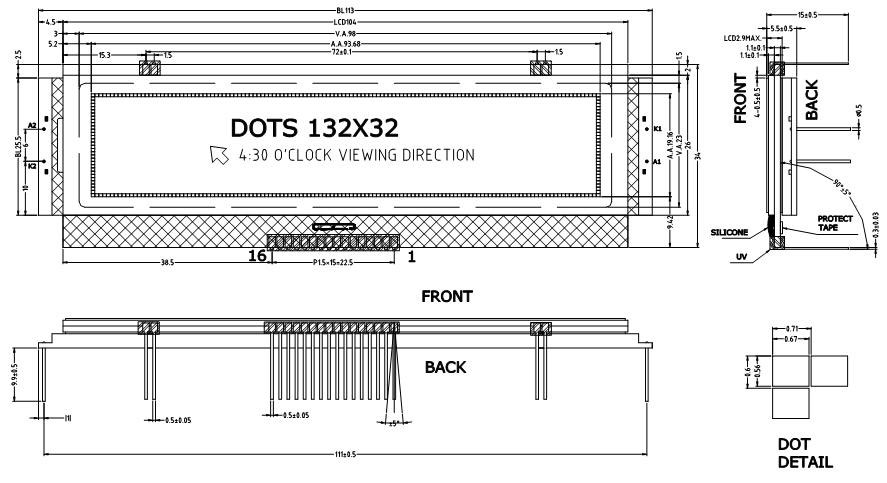

項目 標準價值 單位
模組尺寸 113.0 x 34.0 mm
可視範圍 98.0 x 23.0 mm
顯示範圍 93.68 x 19.16 mm
點尺寸 0.67 x 0.56 mm
點距 0.71 x 0.60 mm
項目 符號 情況 典型值 單位
輸入電壓 VDD 25℃ 3.0 V
供應電流 IDD VDD = +3.0V 0.3 mA
面板輸入電壓 VLCD 25℃ 8.5 V
針 符號 針 符號
1 CSB 9 C3-
2 RESB 10 C3+
3 A0 11 C1-
4 SCL 12 C1+
5 SDA 13 C2+
6 VSS/MODE 14 C2-
7 VDD 15 C4+
8 VOUT 16 V0
