  • COG模組 - VO12864UA

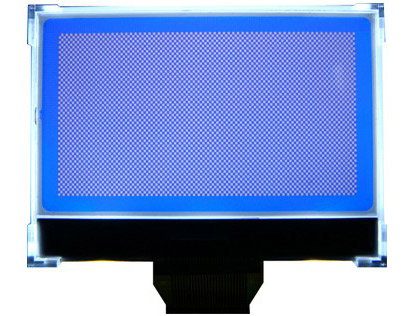

VO12864UA

1. 崁入控制器ST7567
2. +3.3V 輸入電壓
3. 1/65 工作週期
4. 晶片加升壓器

項目 標準價值 單位
模組尺寸 60.1 x 58.25 mm
可視範圍 54.6 x 32.0 mm
顯示範圍 49.89 x 27.49 mm
點尺寸 0.36 x 0.4 mm
點距 0.39 x 0.43 mm
項目 符號 情況 典型值 單位
輸入電壓 VDD 25 ℃ 3.0 V
供應電流 IDD VDD = +3.0V 1.0 mA
面板輸入電壓 VLCD 25 ℃ 9.5 V
Pin 符號 功能 Pin 符號 功能
1~2 NC 沒有連接 16~23 DB7~DB0 資料匯流
3 VG Segment電路的LCD驅動電壓 24 RDB 讀信號啟動
4~9 NC 沒有連接 25 RWB 讀寫信號執行
10 XV0 正極Common電路的LCD驅動電壓 26 A0 執行選擇輸入腳位
11 V0 負極Common電路的LCD驅動電壓 27 RSTB 重置輸入
12~13 NC 沒有連接 28 CS1B 晶片選擇輸入L:active
14 VSS 接地供應電源 29 NC 沒有連接
15 VDD 邏輯電壓供應
