  • VO128642 COG模組
VO128642

1.崁入控制器 ST7565R
2.+3.0V 輸入電壓
3.1/65 工作週期
4.On chip LCD booster

項目 標準價值 單位

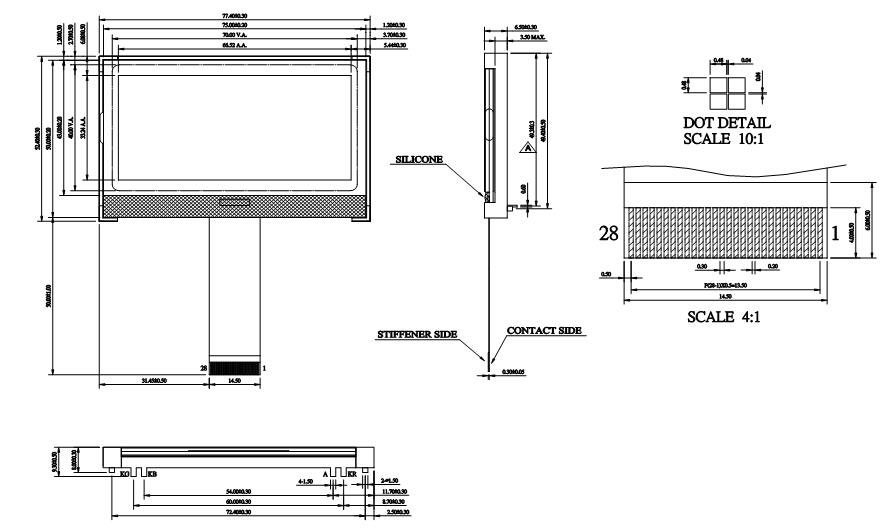

模組尺寸 77.4 x 102.4 mm
可視範圍 70.0 x 40.0 mm
顯示範圍 66.52 x 33.24 mm
點尺寸 0.48 x 0.48 mm
點距 0.52 x 0.52 mm
項目 符號 情況 典型值 單位
輸入電壓 VDD 25℃ 3.0 V
供應電流 IDD VDD = +3.0V 1.5 mA
面板輸入電壓 VLCD 25℃ 9 V
針 符號 針 符號
1 CS1 17 C3+
2 RST 18 C1-
3 A0 19 C1+
4 /WR 20 C2+
5 /RD 21 C2-
6~13 DB0~DB7 22~26 V4~V0
14 VDD 27 C86
15 VSS 28 P/S
16 VOUT
