  • 24x2LCD 液晶顯示器 - VC2421
VC2421

24x2LCD 液晶顯示器

1.5x8 個點加游標
2.內建KS0066控制器 或同等物
3.+5V單一電壓輸入(選項: 3V)
4.1/16 工作週期
5.LED背光腳: A/K, 或是1/2 或是15/16
6.背光: LED背光
7.選項: 負電壓

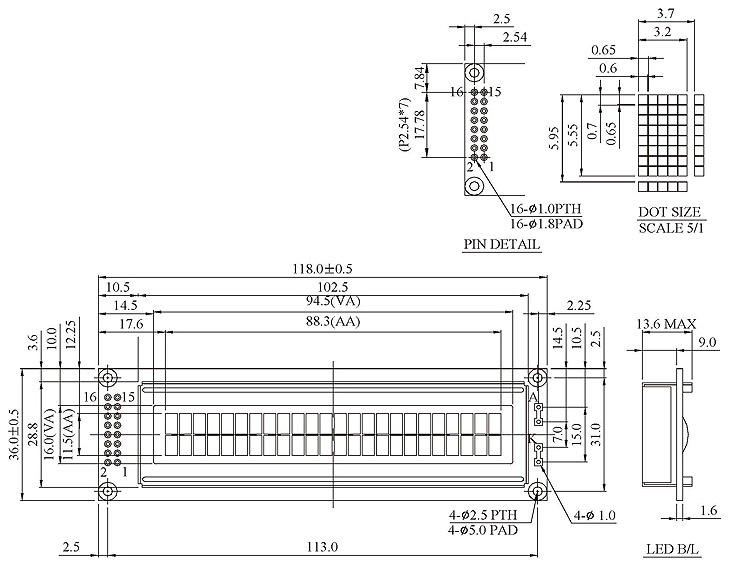

項目 標準價值 單位
模組尺寸 118.0 x 36.0 mm
可視範圍 94.5 x 16.0 mm
顯示範圍 88.3 x 11.5 mm
點尺寸 0.6 x 0.65 mm
字型尺寸 3.2 x 5.55 mm
項目 符號 情況 典型值 單位
輸入電壓 VDD 25 ℃ 5.0 V
供應電流 IDD VDD = +5V 1.5 mA
LCD操作電壓 VDD - VO 25 ℃ 4.5 V
LED正向電壓 Vf 25 ℃ 4.1 V
LED正向電流 If 25 ℃ 150 mA
針 符號 功能
1 VSS 接地
2 VDD +5V(+3V 選項)
3 VO 對比調整
4 RS H: 數據 L: 指令
5 R/W H/L 讀/寫 信號
6 E H→L 啟動信號
7~14 DB0~DB7 H/L 資料匯流
15 A 背光電源供應(+)
16 K 背光電源供應(-)
1 2 3 4 5 6 7 8 9 10 11 12 … … 23 24
00 01 02 03 04 05 06 07 08 09 0A 0B     16 17
40 41 42 43 44 45 46 47 48 49 4A 4B     56 57

24x2LCD 液晶顯示器
